產品展示

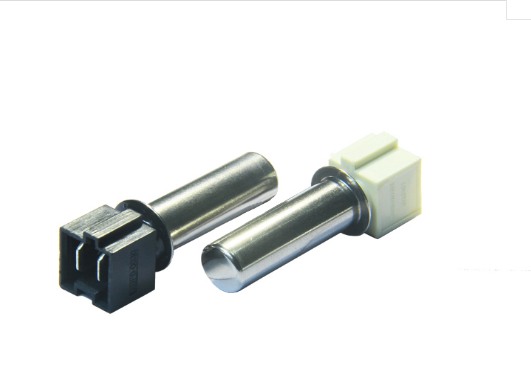

名稱：洗衣機溫度傳感器
■ 特性
| 樂隊：Veteng | 用途：用于洗衣機溫度傳感。 |
| 產品型號：VT0482XA163 | 產品工作溫度范圍：- 20℃ ~ +130℃ |
|
機構認可：UL
|
峰值額定功率(25度)℃):50兆瓦
|
■ 產品圖紙
單位：毫米
■ 材料清單
| 項目 | 材料 | 數據表 | 量 |
| 3 | 殼 |
10.0X14.5X30.5 SUS 304殼牌(DES1410001 A-0) |
1個PCS |
| 1 | NTC熱敏電阻 |
A482X3950FAJG (R60=1.204 KΩ±2%B25/85=3966 K±1.5%) |
1個PCS |
| 2 | 環氧 | G-308：G00-308：G-008X黑色 | / |
| 4 | 連接器 |
6.3型PBTB連接器白色 |
1個PCS |
● 外殼、組件、電線、連接器，以及它們的顏色、大小、形狀和處理方法，都可以根據您的設計定制
● 殼屬于特殊形狀元件，我們可以合作設計和制造新的模具
● 如果您需要樣品，請與我們聯系。
■ 電特性
| 沒有。 | 項目 | 符號 | 試驗條件 | 敏。 | 也不是。 | 馬克斯。 |
單位 |
|
1 |
0℃電阻 | R0 |
Ta=0℃±0.0 5℃
PT≦0.1mW |
15.031 | 15.768 | 16.505 | KΩ |
| 2 | 25℃阻力 | R25 |
Ta=25℃±0.0 5℃ PT≦0.1mW |
4.661 |
4.828 | 4.995 | KΩ |
|
3 |
30℃電阻 | R30 |
Ta=30℃±0.0 5℃ PT≦0.1mW |
3.764 | 3.890 | 4.016 | KΩ |
|
4 |
40℃阻力 | R40 |
Ta=40℃±0.0 5℃ PT≦0.1mW |
2.500 | 2.573 | 2.645 | KΩ |
| 5 | 60℃電阻 | R60 |
Ta=60℃±0.0 5℃ PT≦0.1mW |
1.180 | 1.204 | 1.228 | KΩ |
| 6 | 83℃阻力 | R83 |
Ta=83℃±0.0 5℃ PT≦0.1mW |
0.538 | 0.554 | 0.569 | KΩ |
| 7 | 85℃電阻 | R85 |
Ta=85℃±0.0 5℃ PT≦0.1mW |
/ | 0.520 | / | KΩ |
| 8 |
B值 |
B25/100 | 3853.889*lNK | 3906.5 | 3966.0 | 4025.5 | K |
| 9 | 熱耗散常數 | δ |
T1=85±0.2℃，Ta=25±1℃ 自然冷卻法 |
/ | 5.0 | / | M W/℃ |
| 10 | 響應時間-進入液體 | τ | T1=47.1±0.2℃，T2=85±0.2℃，Ta=25±1℃自然冷卻法 | / | 16.0 | / | 證交會 |
| 11 | 高鍋試驗 | / | AC 3750V 1秒 | / | / | 0.5 | 馬 |
| 12 | 絕緣試驗 | / | DC500V 1秒 | 100 | / | / | MΩ |
● 電阻、B值和其他參數可以選擇為您的要求。
■ 機械試驗
| 沒有。 | 項目 | 通行準則 | 試驗條件 |
|---|---|---|---|
| 1 |
拉 試驗 |
外觀無 明顯損傷 |
用施加在每根引線100 N上的負載緊固身體10秒 |
| 2 |
滴下 試驗 |
在高度1米處，產品自由下落，落在10毫米厚的橡木板上，5次。 |
■ 可靠性試驗
|
沒有。 |
項目 | 通行準則 | 試驗條件 |
|---|---|---|---|
| 1 | 高溫儲存 |
⊿R/R25≤±3% ⊿B/B≤±3% DC500V 1秒 AC 3750V 1秒 |
105±5℃，1000±24H |
| 2 | 低溫儲存 |
-30±5℃，1000±24H
|
|
| 3 | 恒溫恒濕試驗 |
40±2℃，90%~95%RH，168 H±24H 測試結束后，在常溫下等待2小時。 |
|
| 4 | 溫度沖擊試驗(空氣中) |
-30℃×30 min→25℃×1 min→105℃×30 min→25℃×1 min，周期1000次 測試結束后，在常溫下等待2小時。 |
|
| 9 | 振動試驗 | 頻率：20~200 Hz，上下振動4H，水平振動4H | |
■ 貯存條件
1溫度：-10℃~+40℃
相對濕度：≦75%RH
3遠離腐蝕性的大氣和陽光。
4儲存期：1年
■ 產品應用條件
1應用中的使用溫度和功率不應超過產品規格中所列的規格；
移動和安裝產品時要小心處理；
當產品上出現變形或生銹的套管時，不應使用產品；
4破損殼體或觀察到外殼變形過大時，不應使用產品；
5避免產品在操作溫度范圍內溫度波動過大；
6不要對產品施加過大的沖擊和振動；
7.不要過度拉或彎曲導線；
8在任何有腐蝕氣體(CO2、NH3、SOX、NOX)的環境中不得使用；
不要在任何環境中使用含鹽水、酸、堿和有機的電解液。
9在有水的環境中不使用。高水分、高腐蝕性的溶液；
10通過NTC元件的電流會引起自熱，并可能影響測量；
11本產品屬于表面貼壓式溫度傳感器，使用時需充分制作底面并加熱；
