在現代電子領域設備，溫度控制和管理至關重要。正確實施過熱保護不僅能延長設備的使用壽命，還能提升其安全性和可靠性。NTC負溫度系數熱敏電阻作為一種基礎的溫度傳感元件，廣泛應用于電子設備中過熱保護的實現。
Part 01

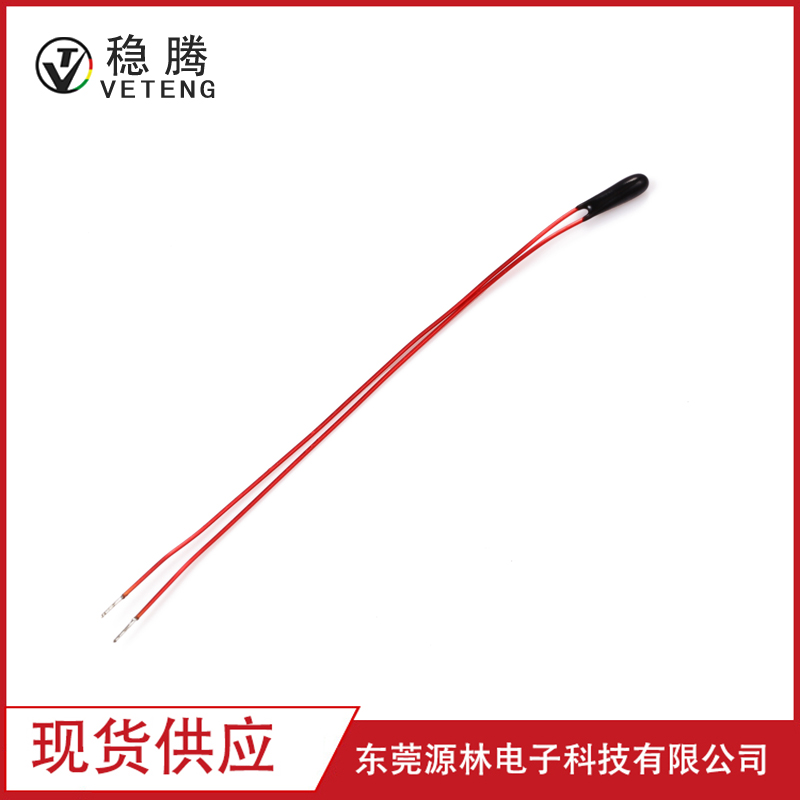

NTC過熱保護的工作原理
Part 02
典型應用場景
電源管理：
電源設備，例如開關電源、適配器和充電器等，在工作過程中常常會產生大量熱量。如果熱量積聚超過一定水平，可能會導致電源元件失效或發生火災。通過在這些電源設備中集成NTC過熱保護機制，可以實時監測設備溫度，并在過熱時自動斷開電源，從而保護設備和用戶安全。
電機保護：
電機在運行過程中容易產生熱量。特別是在負載過大或長時間連續運轉的情況下，溫度上升更為顯著。NTC熱敏電阻能檢測電機溫度，當溫度超過設定閾值時，保護電路會自動切斷電源，防止電機過熱損壞。
Part 03
NTC過熱保護方案設計

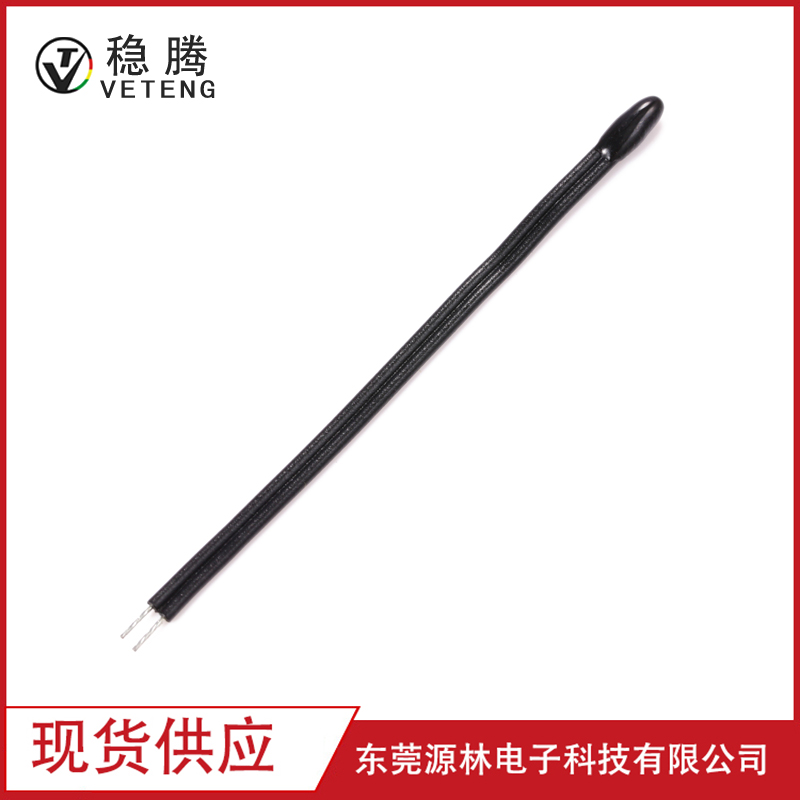

NTC熱敏電阻的選擇：
選擇適合的NTC熱敏電阻是設計成功的關鍵。需要考慮的參數包括電阻溫度系數、工作溫度范圍、大電流和功耗等。一般來說，電阻溫度系數越高，熱敏電阻對溫度變化的敏感度越大，響應速度越快。此外，確保NTC熱敏電阻能夠在目標設備的工作溫度范圍內可靠運行，也是非常重要的。
電路設計與布局：
設計NTC過熱保護電路時，應確保電路能在正常工作條件下穩定運行，并在過熱時迅速響應。常見的電路設計包括：
1.串聯保護電路: NTC電阻與負載串聯，當設備溫度升高導致NTC電阻值減小時，電流增加觸發保護機制。
2.分壓保護電路: NTC電阻與其它電阻形成分壓電路，通過監測分壓電壓變化實現溫度檢測和保護。
3.橋式保護電路: 使用橋式電路實現更精確的溫度檢測和控制。
但必須注意電路布局，特別要防止熱量在電路板上積聚。此外，需要確保其它高功率元件不會干擾NTC熱敏電阻的正常工作。
Part 04
實踐案例分析
設計方案：
1.選型：
選擇一款合適的NTC熱敏電阻，其工作溫度范圍為-40℃至100℃，電阻溫度系數高于-5%/℃，大功耗為1W。
2.電路設計：
采用分壓保護電路，NTC熱敏電阻與一個固定電阻串聯，分壓輸出連接到運算放大器作為過熱檢測信號。一旦檢測到適配器內部溫度超過80℃時，運算放大器輸出信號控制繼電器斷開適配器電源。
3.調試與測試：
通過實驗室環境測試和多次反復調試，確保在不同環境下NTC熱敏電阻響應速度和電源斷開保護機制的穩定性。同時進行長期壽命測試，確保設計的可靠性。
NTC過熱保護作為一種有效的溫度控制手段，在電子設備中具有廣泛的應用前景。從電源管理到電機保護，再到電池管理，NTC熱敏電阻憑借其簡單可靠的特性，成為實現過熱保護的理想選擇。
